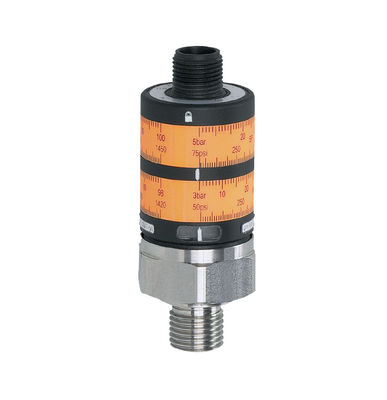

IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG

IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG

MOQ: 1
Price: $194/piece
Standard Packaging: 80*50*50mm
Delivery Period: 3 day
Payment Method: T/T
Supply Capacity: 1piece in stock
Detail Information
Place of Origin
GERMANY
Brand Name
IFM
Certification
3C
Model Number
PK7521
Weight[g]:
94.5
Dimensions[mm]:
Ø 27 / L = 71.6
Reverse Polarity Protection:
Yes
Product Description
Product characteristics
Electronic pressure monitor
Connector
Process connection: G ¼ A / M5 I
2 switching outputs
Measuring range: 0...250 bar / 0...3625 psi
Application
Application Type of pressure: relative pressure
  Liquids and gases
Pressure rating   IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 0 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 1 400 bar 5800 psi
Bursting pressure min. IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 2 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 3 1000 bar 14500 psi
Medium temperature [°C]   -25...80
Electrical data
Electrical design DC PNP
Operating voltage [V]   9.6...32 DC
Current consumption [mA]   < 25
Insulation resistance [MΩ]   > 100 (500 V DC)
Protection class     III
Reverse polarity protection   yes
Outputs
Output 2 switching outputs
Output function   2 x normally open
Current rating [mA]   500
Voltage drop [V]   < 2
Short-circuit protection     pulsed
Overload protection     yes
Switching frequency [Hz]   100
Measuring / setting range
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 4 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 5 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 6Measuring range 0...250 bar 0...3625 psi
Setting range
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 7 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 8 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 9Set point, SP 7.5...250 bar 109...3625 psi
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 10 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 11 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 12Hysteresis 5.0 bar 72 psi
Accuracy / deviations
Deviations (% of value of measuring range)


PK7521
PK-250-SFG14-QSPKG/US/ /W Pressure sensors
Switch point accuracy < ± 2.5 *)
Characteristics deviation   < ± 1.5 (BFSL) / < ± 2.5 (LS) **)
Repeatability   < ± 0.5
Temperature drift ( / 10 K)   < ± 0.5
in the temperature range [°C]   0...80
Software / programming
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 13 IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 14Adjustment of the switch point setting rings
Environment
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 15Ambient temperature [°C] -25...80
Storage temperature [°C]   -40...100
Protection   IP 67
Tests / approvals
EMC
  EN 61000-4-2 ESD: 4 kV CD / 8 kV AD
  EN 61000-4-3 HF radiated: 10 V/m
  EN 61000-4-4 Burst: 2 kV
  EN 61000-4-6 HF conducted: 10 V
Shock resistance   DIN IEC 68-2-27: 50 g (11 ms)
Vibration resistance   DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [Years]   513
Mechanical data
Process connection G ¼ A / M5 I
Materials (wetted parts) stainless steel 316L / 1.4404; FPM (Viton)
Housing materials PBT (Pocan); PC (Makrolon); FPM (Viton); stainless steel 316L / 1.4404
Switching cycles min.   50 million
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 16Tightening torque [Nm] 25
IFM Pressure switch with intuitive switch point setting PK7521 PK-250-SFG14-QSPKG 17Weight [kg]     0.095
